Té Femelle

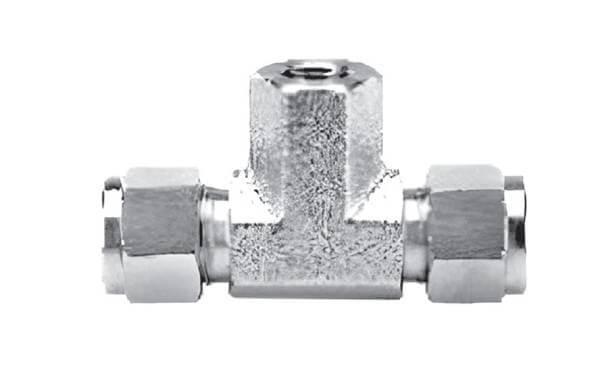

Té femelle

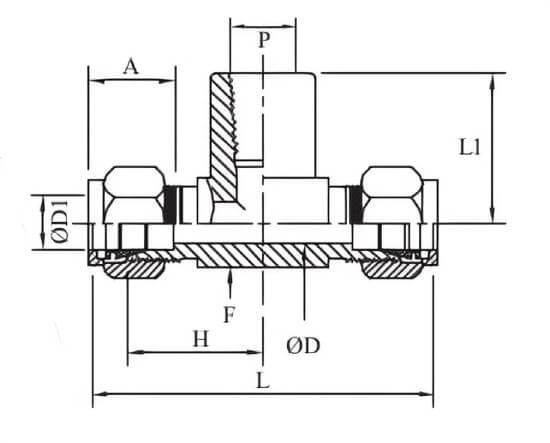

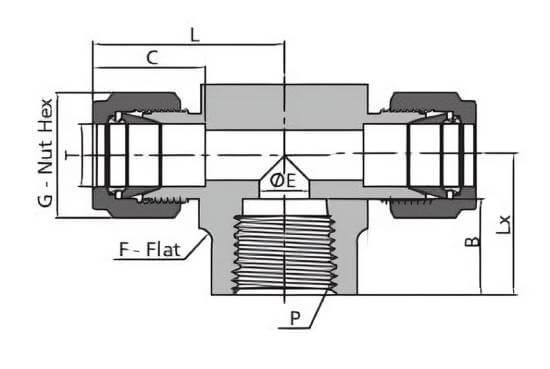

Schéma té femelle
DMD INOX
Informations générales
Raccord en té en inox 316 permettant de connecter 2 tubes de diamètre "T" sur la base et femelle à visser sur le piquage
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||||||
| ØT | P Filetage | G | F | C | E | B | L | Lx | NPT | BSPP |
| 6 | 1/8" | 14 | 12,7 | 15,3 | 4,8 | 10,4 | 27 | 19 | DCFFE6M2T | DCFFEIP6M2T |
| 6 | 1/4" | 14 | 17,5 | 15,3 | 4,8 | 15 | 29,8 | 22,4 | DCFFE6M4T | DCFFEIP6M4T |
| 8 | 1/4" | 16 | 14,3 | 16,2 | 6,4 | 15 | 30,6 | 22,4 | DCFFE8M4T | DCFFEIP8M4T |
| 10 | 3/8" | 19 | 20,6 | 17,2 | 7,9 | 15 | 33,5 | 22,4 | DCFFE10M6T | DCFFEIP10M6T |
| 10 | 1/2" | 19 | 25,4 | 17,2 | 7,9 | 19,8 | 36,6 | 28,5 | DCFFE10M8T | DCFFEIP10M8T |
| 12 | 1/4" | 22 | 20,6 | 22,8 | 7,9 | 15 | 36 | 22,4 | DCFFE12M4T | DCFFEIP12M4T |
| 12 | 1/2" | 22 | 25,4 | 22,8 | 9,5 | 19,8 | 38,8 | 28,4 | DCFFE12M8T | DCFFEIP12M8T |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||||||
| ØT | P Filetage | G | F | C | E | B | L | Lx | NPT | BSPP |
| 1/8" | 1/8" | 11,1 | 14,3 | 12,7 | 12,7 | 10,4 | 24,6 | 19,1 | DCFFE2I2T | DCFFEIP2I2T |
| 1/4" | 1/4" | 14,3 | 17,5 | 15,2 | 4,8 | 15 | 29,7 | 22,4 | DCFFE4I4T | DCFFEIP4I4T |
| 3/8" | 3/8" | 17,5 | 20,6 | 16,8 | 7,1 | 15 | 33,3 | 22,4 | DCFFE6I6T | DCFFEIP6I6T |
| 1/2" | 1/4" | 22,2 | 22,4 | 22,2 | 10,4 | 15 | 36,1 | 22,4 | DCFFE8I4T | DCFFEIP8I4T |
| 1/2" | 1/2" | 22,2 | 28,4 | 22,2 | 10,4 | 19,8 | 38,9 | 28,4 | DCFFE8I8T | DCFFEIP8I8T |
Les dimensions des produits ne sont pas contractuelles
