Union Femelle

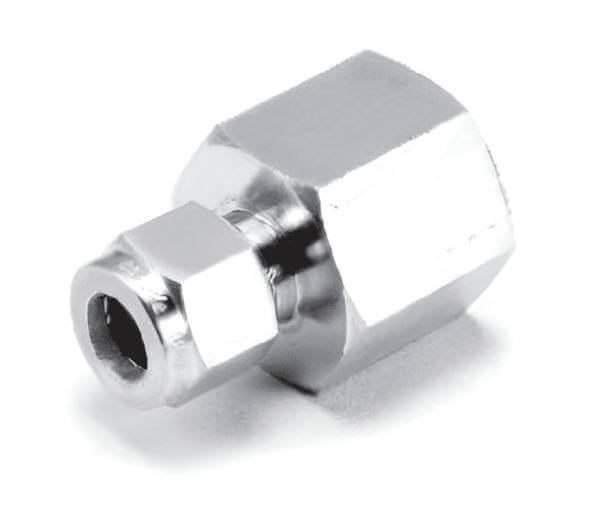

Union femelle
DMD INOX

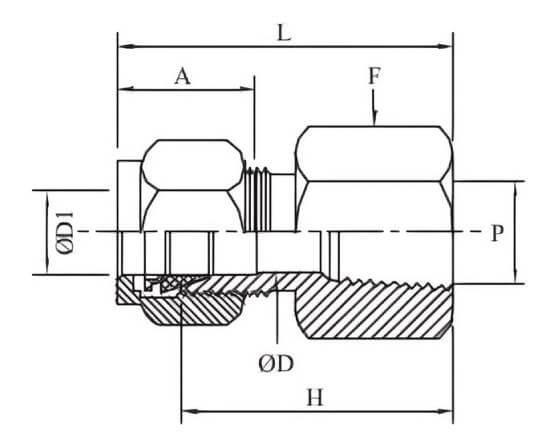

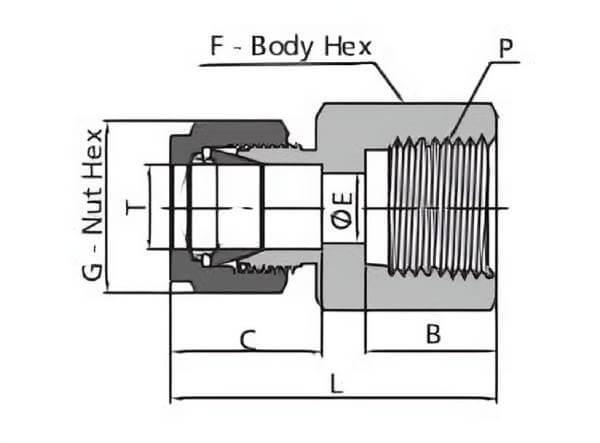

Schéma union femelle
DMD INOX
Informations générales
Raccord femelle à visser en inox 316 permettant de connecter un tube de diamètre "T"
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||||||
| T Ø tube | P Filetage | G | F | E | B | L | NPT | B | L | BSPP |
| 4 | 1/8" | 12 | 14 | 2,4 | 10,4 | 29,7 | DCFFC4M2T | 13 | 33,5 | DCFFCIP4M2T |
| 6 | 1/8" | 14 | 14 | 4,8 | 10,4 | 31,3 | DCFFC6M2T | 13 | 33,5 | DCFFCIP6M2T |
| 6 | 1/4" | 14 | 19 | 4,8 | 15 | 35,8 | DCFFC6M4T | 12,9 | 37,6 | DCFFCIP6M4T |
| 6 | 3/8" | 14 | 22 | 4,8 | 15 | 37,7 | DCFFC6M6T | 14,2 | 37,6 | DCFFCIP6M6T |
| 6 | 1/2" | 14 | 27 | 4,8 | 19,8 | 42,5 | DCFFC6M8T | 18,8 | 43,5 | DCFFCIP6M8T |
| 8 | 1/4" | 16 | 15 | 6,4 | 15 | 37 | DCFFC8M4T | 12,9 | 38,5 | DCFFCIP8M4T |
| 8 | 3/8" | 16 | 22 | 6,4 | 15 | 38,5 | DCFFC8M6T | 14,2 | 36,2 | DCFFCIP8M6T |
| 8 | 1/2" | 16 | 27 | 6,4 | 19,8 | 43,3 | DCFFC8M8T | 18,8 | 41 | DCFFCIP8M8T |
| 10 | 1/4" | 19 | 19 | 7,9 | 15 | 37,8 | DCFFC10M4T | 12,9 | 39,4 | DCFFCIP10M4T |
| 10 | 3/8" | 19 | 22 | 7,9 | 15 | 39,4 | DCFFC10M6T | 14,2 | 38,8 | DCFFCIP10M6T |
| 10 | 1/2" | 19 | 27 | 7,9 | 19,8 | 44,2 | DCFFC10M8T | 18,8 | 42,1 | DCFFCIP10M8T |
| 12 | 1/4" | 22 | 22 | 7,9 | 15 | 40,3 | DCFFC12M4T | 12,9 | 41,9 | DCFFCIP12M4T |
| 12 | 3/8" | 22 | 22 | 9,5 | 15 | 41,9 | DCFFC12M6T | 14,2 | 44,4 | DCFFCIP12M6T |
| 12 | 1/2" | 22 | 27 | 9,5 | 19,8 | 46,7 | DCFFC12M8T | 18,8 | 48,2 | DCFFCIP12M8T |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||||||
| T Ø tube | P Filetage | G | F | E | B | L | NPT | B | L | BSPP |
| 1/8" | 1/8" | 11,1 | 14,3 | 2,3 | 10,4 | 28,7 | DCFFC2I2T | 10,3 | 30,9 | DCFFCIP2I2T |
| 1/8" | 1/4" | 11,1 | 19,1 | 2,3 | 15 | 33,5 | DCFFC2I4T | 12,9 | 33,5 | DCFFCIP2I4T |
| 1/4" | 1/8" | 14,3 | 14,3 | 4,8 | 10,4 | 31,2 | DCFFC4I2T | 10,3 | 35 | DCFFCIP4I2T |
| 1/4" | 1/4" | 14,3 | 19,1 | 4,8 | 15 | 35,8 | DCFFC4I4T | 12,9 | 37,6 | DCFFCIP4I4T |
| 1/4" | 3/8" | 14,3 | 22,2 | 4,8 | 15 | 37,6 | DCFFC4I6T | 14,2 | 37,6 | DCFFCIP4I6T |
| 1/4" | 1/2" | 14,3 | 27 | 4,8 | 19,8 | 42,4 | DCFFC4I8T | 18,8 | 43,4 | DCFFCIP4I8T |
| 3/8" | 1/4" | 17,5 | 19,1 | 7,1 | 15 | 37,6 | DCFFC6I4T | 12,9 | 39,1 | DCFFCIP6I4T |
| 3/8" | 3/8" | 17,5 | 22,2 | 7,1 | 15 | 39,1 | DCFFC6I6T | 14,2 | 38,6 | DCFFCIP6I6T |
| 3/8" | 1/2" | 17,5 | 27 | 7,1 | 19,8 | 43,9 | DCFFC6I8T | 18,8 | 41,9 | DCFFCIP6I8T |
| 1/2" | 1/4" | 22,2 | 20,6 | 10,4 | 15 | 40,4 | DCFFC8I4T | 12,9 | 41,9 | DCFFCIP8I4T |
| 1/2" | 3/8" | 22,2 | 22,2 | 10,4 | 15 | 41,9 | DCFFC8I6T | 14,2 | 44,5 | DCFFCIP8I6T |
| 1/2" | 1/2" | 22,2 | 27 | 10,4 | 19,8 | 46,7 | DCFFC8I8T | 18,8 | 48,3 | DCFFCIP8I8T |
Les dimensions des produits ne sont pas contractuelles
