Traversée de Cloison Femelle
Union femelle traversée de cloison
DMD INOX

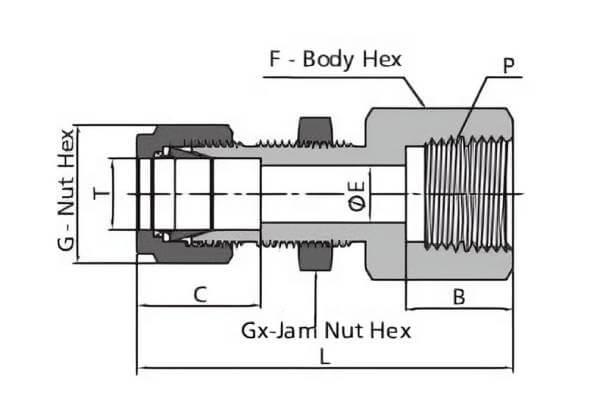

Schéma union femelle traversée de cloison
DMD INOX
Informations générales
Raccord en traversée de cloison femelle à visser en inox 316 permettant de connecter un tube de Ø "T"
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||||||
| T Ø tube | P Filetage | G | F | B | E | C | L | Gx | NPT | BSPT |
| 6 | 1/4" | 14 | 19 | 15 | 4,8 | 15,3 | 51,8 | 16 | DCFBFC6M4T | DCFBFCIT6M4T |
| 8 | 1/4" | 16 | 19 | 15 | 6,4 | 16,2 | 52,7 | 18 | DCFBFC8M4T | DCFBFCIT8M4T |
| 10 | 3/8" | 19 | 24 | 15 | 7,9 | 17,2 | 55,3 | 22 | DCFBFC10M6T | DCFBFCIT10M6T |
| 12 | 1/2" | 22 | 24 | 19,8 | 9,5 | 22,8 | 66,5 | 24 | DCFBFC12M8T | DCFBFCIT12M8T |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||||||
| T Ø tube | P Filetage | G | F | B | E | C | L | Gx | NPT | BSPT |
| 1/8" | 1/8" | 11,1 | 14,3 | 10,4 | 2,3 | 12,7 | 44,7 | 12,7 | DCFBFC2I2T | DCFBFCIT2I2T |
| 1/4" | 1/4" | 14,3 | 19,1 | 15 | 4,8 | 15,2 | 51,8 | 15,9 | DCFBFC4I4T | DCFBFCIT4I4T |
| 3/8" | 3/8" | 19,1 | 22,2 | 15 | 7,2 | 16,8 | 56,6 | 19,1 | DCFBFC6I6T | DCFBFCIT6I6T |
| 1/2" | 1/2" | 22 | 27 | 19,8 | 10,4 | 22,9 | 66,5 | 19,4 | DCFBFC8I8T | DCFBFCIT8I8T |
Les dimensions des produits ne sont pas contractuelles
